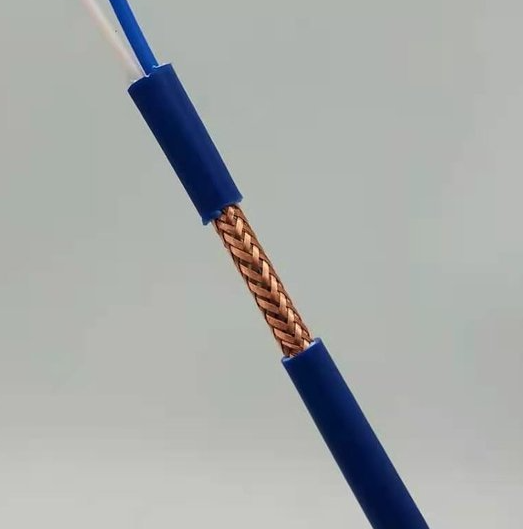

本安電纜ia-K2YV(EX)-2*1.0
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
本安電纜ia-K2YV(EX)-2*1.0具有低電容和低電感，并具有的屏蔽性能和抗干擾性能，因而防爆性能優于一般計算機纜和控纜。適用于防爆要求場合的集散系統和自動化檢測控制系統等電路中作傳輸線。
一、本安電纜ia-K2YV(EX)-2*1.0生產執行標準
企業標準
二、本安電纜ia-K2YV(EX)-2*1.0使用條件
①額定電壓Uo/ U:300/500V。
②***高工作溫度：一般型不超過70℃；型號后帶105的***高不超過105℃
③***低環境溫度：固定敷設：-40℃，非固定敷設：-15℃。
④***小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍；有鎧裝層電纜應不小于電纜外徑的12倍。
三、本安電纜ia-K2YV(EX)-2*1.0產品型號、名稱及使用條件
型號 | 名稱 | 使用條件 |
| ia-K2YV | 本安型PE絕緣、PVC護套二芯絞合屏蔽控制電纜 | 1、固定敷設在室內、電纜溝或管道中 2、電纜的工作溫度：-15℃~+105℃ 3、電纜的敷設溫度不低于0℃，彎曲半徑不小于電纜外徑的10倍 4、額定電壓300/350V 5、應于非本安型電纜分開敷設或進行有效的隔離。 |
| ia-K2YVR | 本安型PE絕緣、PVC護套二芯絞合屏蔽控制軟電纜 | |
| ia-K2YV（EX） | 本安型PE絕緣、PVC護套二芯絞合屏蔽儀用電纜 | |
| ia-K2YV（EX）R | 本安型PE絕緣、PVC護套二芯絞合屏蔽儀用軟電纜 | |
| ia-K3YV | 本安型PE絕緣、PVC護套三芯絞合屏蔽控制電纜 | |
| ia-K3YVR | 本安型PE絕緣、PVC護套三芯絞合屏蔽控制軟電纜 | |
| ia-K3YV（EX） | 本安型PE絕緣、PVC護套三芯絞合屏蔽儀用電纜 | |
| ia-K3YV（EX）R | 本安型PE絕緣、PVC護套三芯絞合屏蔽儀用軟電纜 |
注:①本安信號控制電纜可采用銅/鋁復合膜繞包屏蔽，型號中的P應改為:銅塑復合帶用P2表示,鋁塑復合帶用P3表示
②可根據需要生產鋼帶鎧裝本安型信號控制電纜,需在型號右下角加注代號“22",如ia-K2YV22
③如需耐溫105℃應在型號后注明,如ia-K2YV105（耐溫70℃的可省略）
④二線組生產范圍1~37對,三線組生產范圍1~24對，只推薦表中所例對數
例:銅芯R類結構,聚乙烯絕緣,二線組,聚乙烯護套,有加分屏蔽和總屏蔽10對1.0m㎡表示為:ia-K2YVPR10×2×1.0m㎡
四、ia-K2YV（EX）R本安防爆控制電纜導體結構
線芯標稱截面（m㎡） | 銅芯 | 根數/直徑（mm） | |
A類 | B類 | R類 | |
0.5 | 1/0.8 | 7/0.30 | 16/0.2 |
0.75 | 1/0.97 | 7/0.37 | 24/0.2 |
1.0 | 1/1.13 | 7/0.43 | 32/0.2 |
1.5 | 1/1.37 | 7/0.52 | 30/0.25 |
2.5 | 1/1.76 | 7/0.68 | 49/0.25 |
五、ia-K2YV（EX）R本安防爆控制電纜性能參數
序號 | 性能項目 | 單位 | 性能指標 | |||
0.75 | 1.0 | 1.5 | 2.5 | |||
1 | 導體直流電阻 | ≤Ω/km | 24.5 | 18.1 | 12.1 | 7.41 |
26.0 | 19.5 | 13.3 | 7.98 | |||
2 | 工作電容 | ≤pF/m | 90 | |||
3 | 分布電感 | ≤uH/m | 1.2 | |||
4 | 抗外磁場干擾 | ≤mv | 5 | |||
5 | 抗靜電干擾 | ≤v | 1 | |||
6 | 抗射頻干擾 | ≤dB | 60 | |||
7 | 絕緣電阻（20℃） | ≥MΩ/·km | 500 | |||
8 | 電壓試驗（芯一芯,芯一屏） | 1kv/5min | 不擊穿 | |||
六、ia-K2YV（EX）R本安防爆控制電纜制造長度
電纜交貨長度不小于100米,根據雙方協議允許任何長度的電纜交貨
