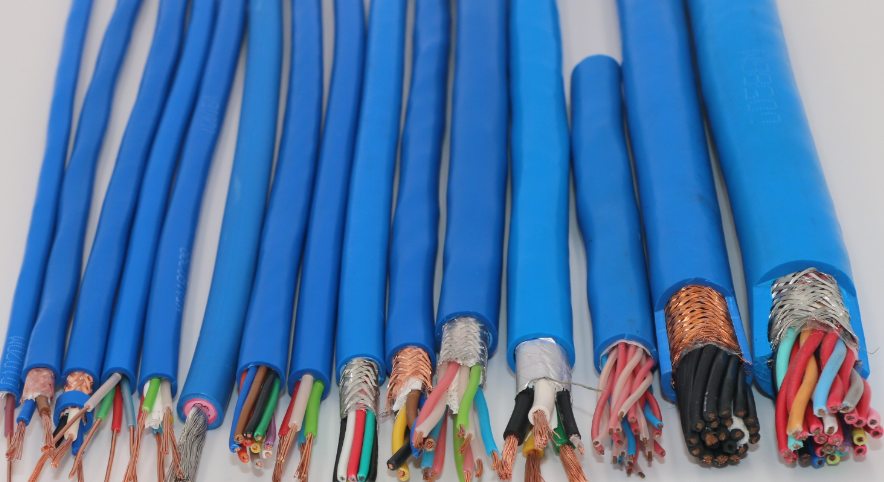

本安電纜IA-JVSVP-10*1.0
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
產品說明:
一、產品特點及用途
本安電纜IA-JVSVP-10*1.0具有優異的屏蔽性能及抗干擾性能，特種高溫型計算機電纜采用進口氟塑料及氟橡膠等材料，能在-40-260℃環境中長期使用，產品具有不延燃、耐酸堿油水等優越特性，電纜結構專為本安防爆電路設計，不僅用于橋架敷設，而且可用于電纜溝敷設及直埋敷設，防爆安全性能明顯高于一般DCS電纜和計算機控制電纜。
二、本安電纜IA-JVSVP-10*1.0產品執行標準
TCW 06-2009（等效采用英國BS 5308標準）,阻燃特性試驗執行GB/T18380.3-2001要求,耐火特性試驗執行GB/T19216.21-2003要求
三、本安電纜IA-JVSVP-10*1.0使用特性:
1.交流額定電壓：U0U 300/500V
2.***高工作溫度：聚乙烯絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
聚全氟乙丙烯（F46）絕緣不超過200℃
進口可溶性聚四氟乙烯（PFA）不超過260℃
3.***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃，氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃
4.電纜安裝敷設溫度應不低于0℃（高溫型不低于-25℃）
5.電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四、本安電纜IA-JVSVP-10*1.0基本型號及名稱
IA-JVSVP-（I、II、III） | 聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽（軟）電纜 |
IA-DJF4F46P | F46絕緣和護套銅絲編織總屏本安用耐高溫防腐計算機電纜 |
IA-DJF4PF46 | F46絕緣和護套銅絲編織分屏本安用耐高溫防腐計算機電纜 |
IA-DJF4PF46P | F46絕緣和護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
五、IA-JVSVP本安防爆計算機電纜代號名稱和含義
項目 | 代號 | 代號含義 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | IA-DJ | 本安用計算機屏蔽電纜（包括DCS電纜） |
J | 集散型 | |
絕緣材料 | Y | 聚乙烯 PE |
YJ | 交聯聚乙烯 | |
YD | 低煙無鹵阻燃聚烯烴 | |
護套材料 | F（F46） | 聚全氟乙丙烯（ZR192為進口PFA材料） |
V | 聚氯乙烯 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P2 | 銅塑復合帶繞包分屏銅帶繞包總屏 | |
P3 | 鋁塑繞包屏蔽 | |
屏蔽形式 | I | 分屏 |
II | 總屏 | |
III | 分屏加總屏 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
