JX補償導線
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
JX補償導線

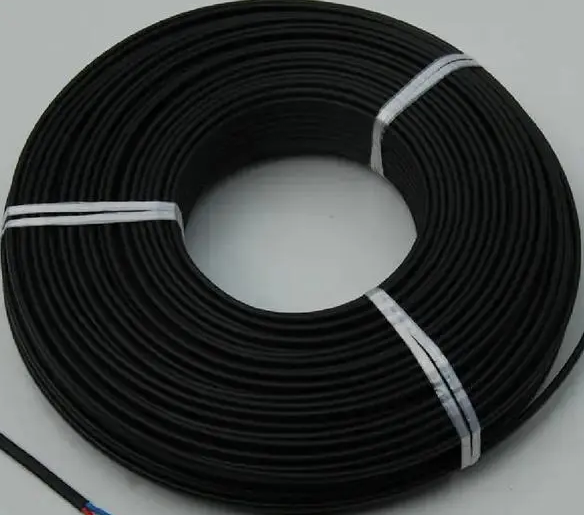

JX補償導線在一定溫度范圍內，與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統。
sc補償導線的結構特征及使用溫度
絕緣層及護套 | 使用溫度 | |||||
材 料 | 符號 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
玻璃纖維 | B | -25～460℃ | ||||
聚四氟乙烯 | F | -65～200℃ | ||||
硅橡膠 | S | -60~200℃ | ||||
不銹鋼鎧裝 | K | -60—800℃ | ||||
結構示意 | ||||||
護 套 | 絕緣層 | 合金絲 | 護 套 | 屏蔽層 | 絕緣層 | 合金絲 |
絕緣層及護套 | 使用溫度 | |||||
材 料 | 符號 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
無堿玻璃絲 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||
結構示意 | ||||||
護 套 | 絕緣層 | 合金絲 | 護 套 | 屏蔽層 | 絕緣層 | 合金絲 |
補償導線絕緣顏色標志表
C | KC | KC1 | KX | EX | JX | TX | |
正極 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 |
負極 | 綠 | 藍 | 湖藍 | 黑 | 棕 | 紫 | 白 |
JX補償導線產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
JX補償導線使用特性
1． 導體工作溫度：耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜zui小為外徑的6倍
銅帶或鋼帶鎧裝點纜為電纜外徑的12倍
氟塑料絕緣和護套為電纜外徑的10倍
訂貨須知：規格，，屏蔽，高溫等。
