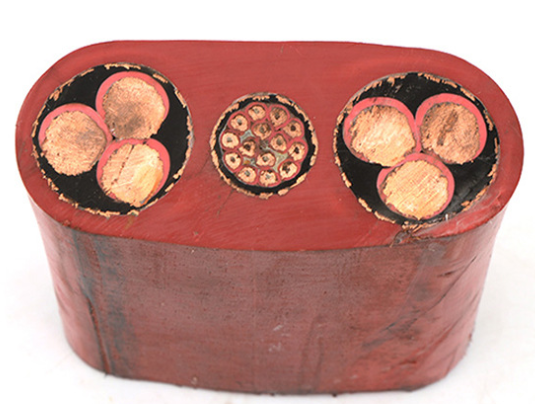

扁電纜GKFB-10V-3*35+3*16/3+6FO
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、用途
扁電纜GKFB-10V-3*35+3*16/3+6FO應用于起重機、橋架式行車、梁式行車、單梁橋式行車、雙梁橋式行車、橋式行車、梁橋式行車、冶金橋式行車、全門式行車、半門式行車、臂架型行車、懸臂行車、立柱式行車、壁掛式行車、平衡行車、塔式行車、門座行車、流動式起重機龍門行車、纜索行車、運載橋、有軌式行車、龍門吊機、港口重型吊機、行車、天車、臺車、傳輸機械、電鍍天車和各種探傷設備等頻繁移動式電氣設備
二、GKFB-10V-3*35+3*16/3+6FO高壓扁平軟電纜型號名稱：
型號 | 名稱 | 用途 |
GKFB-10V | 港口用10KV，6KV扁型橡套軟電纜 | 額定電壓10KV，6KV移動配電裝置及港口起重運輸機械及類似設備的電源連接 |
三、扁電纜GKFB-10V-3*35+3*16/3+6FO技術參數：
線芯長期允許工作溫度為85℃。
電纜導體**高額定溫度為90℃。
短路時（**長持續時間不超過5秒）電纜導體的**高溫度不超過250℃。
電纜允許**環境溫度:UGEFP型：—15℃；UGEFHP型：—33℃。
電纜允許**小彎曲半徑:用于固定設備時為6D；以自由活動方式連接時為10D；用電纜盤收放時為12D；用轉向導輪時為15D（其中D為電纜直徑）。
型號 | 芯數×標稱截面（mm2） | 導體結構 | 平均外形尺寸（mm） | 20 ℃導體外形電阻≤ （Ω/km） | 參考重量（kg/km） | ||
銅芯 | 鍍錫銅芯 | ||||||
GKFB－10KV | 3×16＋3×16/3 | 126/0.04 | （70－75）×（31－33） | 1.21 | 1.24 | 3700 | |
3×25＋3×16/3 | 196/0.40 | （76－81）×（33－35） | 0.780 | 0.795 | 4300 | ||
3×35＋3×16/3 | 276/0.40 | （79－84）×（34－36） | 0.554 | 0.565 | 4800 | ||
GKFB－6KV | 3×16＋3×16/3 | 126/0.04 | （62－64）×（27－28） | 1.21 | 1.24 | 2815 | |
3×25＋3×16/3 | 196/0.40 | （66－69）×（29－31） | 0.780 | 0.795 | 4100 | ||
3×35＋3×16/3 | 276/0.40 | （70－73）×（30－33） | 0.554 | 0.565 | 4750 | ||
3×50＋3×16/3 | 396/0.40 | （76－79）×（32－35） | 0.386 | 0.393 | 6300 | ||
3×70＋3×25/3 | 360/0.50 | （82－85）×（34－37） | 0.272 | 0.277 | 7380 | ||
3×95＋3×35/3 | 475/0.50 | （88－92）×（36－39） | 0.206 | 0.210 | 7800 | ||
3×120＋3×35/3 | 608/0.50 | （96.5－100）×（39－41） | 0.161 | 0.164 | 9500 | ||
