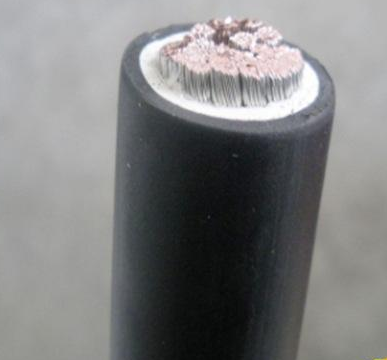

機車電纜DCEFR-1*400mm2

機車電纜DCEFR-1*400mm2用途

機車電纜DCEFR-1*400mm2主要適用于額定電壓3000V及以下的城市軌道交通、鐵路電氣化及地鐵線路的直流電力傳輸。

 型號名稱

產品型號見表1                                                                         表1

  產品規格

●產品規格見表2                                                                            表2

 DCEFR-1*400mm2機車電纜使用特性

● 電纜導體長期工作溫度不超過90℃。

● 在事故運行狀態下（持續時間不超過5秒），導體***高溫度不超過250℃。

● 電纜的敷設溫度應不低于0℃，允許彎曲半徑：不小于電纜外徑的4倍。

1) 額定電壓1.8KV及以下軌道交通直流電力電纜（絕緣可為交聯聚乙烯和乙丙橡膠）

DC-WDZA-YJY、DC-WDZB-YJY

DC-DDZA-YJY、DC-DDZB-YJY

DC-WDZA-EYR、DC-WDZB-EYR

DC-DDZA-EYR、 DC-DDZB-EYR

2. 規格

電纜的芯數為1芯

電纜的標稱截面為50～630mm2

二、機車電纜DCEFR-1*400mm2產品功能介紹

額定電壓1.8kV及以下直流電力電纜：主要用于城市軌道交通的直流牽引供電系統直流電力傳輸。

三、機車電纜DCEFR-1*400mm2使用特性

1. 電纜導體的***高額定溫度為90℃。

2. 電纜導體短路時（***長持續時間部超過5s）導體的***高溫度250℃。

3. 電纜敷設溫度

1) PVC絕緣電纜敷設溫度不低于0℃。

2) 交聯聚乙烯絕緣和乙丙橡膠絕緣電纜敷設溫度不低于-20℃。

4. 敷設電纜時的環境溫度應不低于0℃，其***小彎曲半徑：第2種絞合導體應不小于電纜外徑的15倍，第5種、第6種軟銅導體應不小于電纜外徑的6倍
