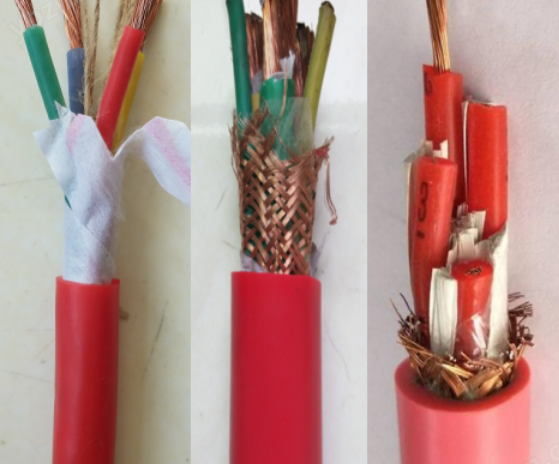

計算機電纜DJGPGP-2*2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、產品特點及用途
計算機電纜DJGPGP-2*2*1.5適用于交流U0/U為300/500V電力、冶金、石化等行業具有耐高溫、耐腐蝕以及對防油酸堿等特殊要求場合以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。
二、產品執行標準：計算機電纜DJGPGP-2*2*1.5執行JB/T13468-2018,阻燃耐火性能試驗執行GB/T12666-2008標準
三、執行使用特性
1、交流額定電壓：U0/U 300/500V
2、***高工作溫度：聚全氟乙烯（F46）絕緣不超過200oC；可溶性聚四氟乙烯（PFA）不超過260℃；硅橡膠絕緣不超過180℃。
3、***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃。
4、電纜安裝敷設溫度：聚氯乙烯護套不低于0℃；氟塑料及硅橡膠護套不低于-25℃。
5、電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍。
四、硅橡膠絕緣耐高溫計算機電纜DJGGP | 硅橡膠絕緣和護套銅絲編織總屏耐高溫防腐計算機電纜 |
DJGPG | 硅橡膠絕緣和護套銅絲編織分屏耐高溫防腐計算機電纜 |
DJGPGP | 硅橡膠絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機電纜 |
DJGGP1 | 硅橡膠絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜 |
DJGP1G | 硅橡膠絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜 |
DJGP1GP1 | 硅橡膠絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜 |
DJGGP2 | 硅橡膠絕緣和護套銅帶編織總屏耐高溫防腐計算機電纜 |
DJGP2G | 硅橡膠絕緣和護套銅帶編織分屏耐高溫防腐計算機電纜 |
DJGP2GP2 | 硅橡膠絕緣和護套銅帶編織分屏加總屏耐高溫防腐計算機電纜 |
DJGGP3 | 硅橡膠絕緣和護套鋁塑復合帶編織總屏耐高溫防腐計算機電纜 |
DJGP3G | 硅橡膠絕緣和護套鋁塑復合帶編織分屏耐高溫防腐計算機電纜 |
DJGP3GP3 | 硅橡膠絕緣和護套鋁塑復合帶編織分屏加總屏耐高溫防腐計算機電纜 |
DJGVFP | 硅橡膠絕緣丁腈護套銅絲編織總屏耐高溫防腐計算機電纜 |
DJGPVF | 硅橡膠絕緣丁腈護套銅絲編織分屏耐高溫防腐計算機電纜 |
DJGPVFP | 硅橡膠絕緣丁腈護套銅絲編織分屏加總屏耐高溫防腐計算機電纜 |
DJGP1VFP1 | 硅橡膠絕緣丁腈護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜 |
DJGP1VF | 硅橡膠絕緣丁腈護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜 |
DJGP1VFP1 | 硅橡膠絕緣丁腈護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜 |
DJGP2VFP2 | 硅橡膠絕緣丁腈護套銅帶編織總屏耐高溫防腐計算機電纜 |
DJGP2VF | 硅橡膠絕緣丁腈護套銅帶編織分屏耐高溫防腐計算機電纜 |
DJGP2VFP2 | 硅橡膠絕緣丁腈護套銅帶編織分屏加總屏耐高溫防腐計算機電纜 |
DJGP3VFP3 | 硅橡膠絕緣丁腈護套鋁塑復合帶編織總屏耐高溫防腐計算機電纜 |
DJGP3VF | 硅橡膠絕緣丁腈護套鋁塑復合帶編織分屏耐高溫防腐計算機電纜 |
DJGP3VFP3 | 硅橡膠絕緣丁腈護套鋁塑復合帶編織分屏加總屏耐高溫防腐計算機電纜 |
五、代號名稱和含義
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | DJ | 計算機屏蔽電纜（包括DCS電纜） |
絕緣材料 | F（F46） | 聚全氟乙丙烯（ZR192為進口PFA材料） |
G | 硅橡膠 | |
護套材料 | F（F46） | 聚全氟乙丙烯（ZR192為進口PFA材料） |
V | 聚氯乙烯PVC | |
VD | 低煙低鹵阻燃聚氟乙烯 | |
VF | 丁腈 | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅塑復合帶繞包分屏或銅帶繞包總屏 | |
P3 | 鋁塑繞包屏蔽 | |
屏蔽形式 | -1 | 分屏 |
-2 | 分屏加總屏 | |
-3 | 總屏 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六、主要技術指標：
性能項目 | 單位 | 技術指標 |
絕緣電阻(20℃) | MΩ·km | 500(硅橡膠絕緣不低于100) |
工作電容 | pF/m | ≤90 |
對絞組之間電容不平衡 | pF/m | ≤1 |
試驗電壓 | / | 2000V/1min |
阻燃特性 | 符合GB/T19666-2005要求，A或B類 | |
