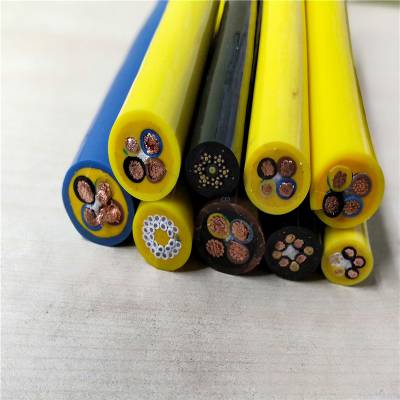

KHP特種拖鏈電纜
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
1.導體結構
電纜應該選擇具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的佳直徑，長度和節向的屏蔽組合，它有佳的抗拉能力。
2.芯線絕緣
電纜內的絕緣材料不能彼此粘滯。而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的 材料才能用于拖鏈的數百W米電纜中的應用過程中證實他的可靠性。
3.絞線
絞線結構須以佳的交合節距繞在一個穩定的抗拉中芯周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。
4.屏蔽
用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。
5.外護套
由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套須是高柔性的但也要有支撐功能，當然應該是高壓成型的。所以只能使用 材料才能滿足要求。
額定電壓：U0/U ＜ 0.5mm2 300/300 V
≥ O.5mm2 300/500 V
測試電壓: U 3000V符合DIN VDE 0281D2部分
溫度范圍：℃ 移動安裝：-60℃～+3000℃
固定安裝：-60℃～+300℃
持續運動時的小彎曲半徑： 18.5× 電纜外徑
