                              光伏控制電纜GF-WDZX(N)KEE33

光伏控制電纜GF-WDZX(N)KEE33的詳細介紹

一、概述：

      光伏控制電纜GF-WDZX(N)KEE33適用于交流額定電壓0.6/1.0kV、直流1800V及以下逆變器至升壓變壓器、升壓變壓器至配電裝置、配電裝置至電網的安裝連接。本產品有鋼帶、鋼絲鎧裝、非磁性金屬帶、非磁性金屬絲鎧裝等，具有抗側壓、抗拉伸、載流量大、耐臭氧、耐酸堿、抗鹽霧和耐環境氣候要求的特點。

二、產品執行 標準

     光伏控制電纜GF-WDZX(N)KEE33產品按標準2Pfg 1169/08.2007、CEEIA B218-2012和Q/321084KKQ13-2015等標準生產。

三、光伏控制電纜GF-WDZX(N)KEE33參數：

1. 額定電壓：直流1800V；交流0.6/1kV

2.適應的低環境溫度為-40℃、環境溫度為125℃，在120℃的工作溫度下可使用。

3.電纜的彎曲半徑為電纜的6倍。

4.電纜具有的耐酸、堿、油腐蝕能力，試驗結果電纜仍能正常工作。

5.電纜可抵御惡劣環境和機械沖擊，能耐受高溫、紫外線、風雨、臭氧的侵蝕，

6.鹵素氣體釋放量試驗：PH≥4.3,電導率≤10us/mm。

7.電纜燃燒無煙量試驗：透光率≥60％。

8.電纜阻燃試驗達到標準2Pfg 1169/08.2007中的規定。

9.經處理的電纜護套，有較高的機械強度，電纜可在屋頂結構的銳邊上布線，且能承受的壓力、彎折、張力、交叉拉伸載荷及強力沖擊。

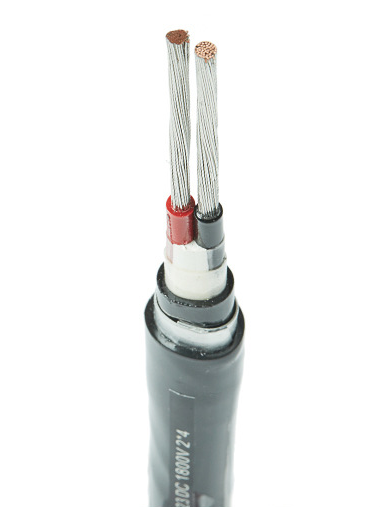

四、GF-WDZCEE23-125光伏電纜產品結構:

GF系列電纜依據《光伏發電系統用電纜》的行業標準CEEIA B218-2012生產。

產品用途：光伏發電系統中控制回路信號及保護

導體材料：5類絞合鍍錫銅絲

絕緣護套材料： 輻照交聯低煙無鹵阻燃聚烯烴

屏蔽鎧裝材料：鍍鋅銅帶（厚度0.1㎜），

高工作溫度：125℃

環境溫度：-40℃~90℃

適用電壓：450/750V

符合性能要求

鎧裝系列電纜具有良好的屏蔽特性，可隔離電磁干擾和雷電干擾

防霧、防潮

具有強抗紫外線和臭氧侵蝕性能

使用：至少25年

五、產品型號、名稱

型       號：GF-WDZCEE23-125

額定電壓kV：DC：1.8 AC：0.6/1kv

名       稱：光伏發電系統用交流(直流)傳輸電力電纜AC(DC)

表1 電纜的型號

注：本表中未列出的電纜型號可按CEEIA B 218.1-2012中第4章的規定進行組合。

型號中X表示阻燃類別，包括（A、B、C、D）類；(N)表示允許采用耐火結構，(R)表示允許采用第五類導體。
