產品描述
低煙無鹵絕緣和護套控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYRP
一、產品特點及用途
低煙無鹵絕緣和護套控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYRP適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合使用的控制電纜。
產品詳情
二、產品標準
低煙無鹵絕緣和護套控制電纜WDZ-KYY WDZ-KYYP WDZ-KYYRP執行GB/T9330-2020標準
三、 產品型號
型號 | 名 稱 |
WDZ-KYY | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套控制電纜 |
WDZ-KYYR | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套控制軟電纜 |

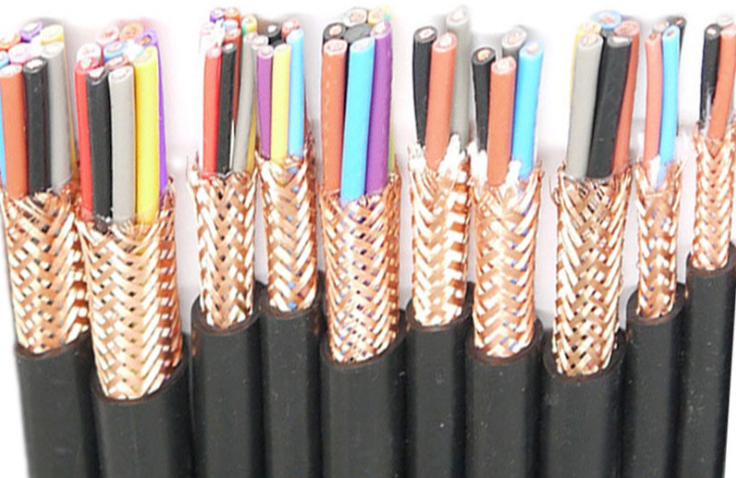

WDZ-KYYP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽控制電纜 |
WDZ-KYYRP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽控制軟電纜 |
WDZ-KYYP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜 |
WDZ-KYYRP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜 |
代號名稱和含義
項目 | 代號 | 代號含義 | |
阻燃特性 | / | 非阻燃可省略 | |
ZA | A 類阻燃 | ||
ZB | B 類阻燃 | ||
ZC | C 類阻燃 | ||
ZD | D 類阻燃 | ||
DDZ | 低鹵低煙阻燃 | ||
WDZ | 無鹵低煙阻燃 | ||
說明 | 成束燃燒試驗A、B、C、D四類，A類***優。DDZ、WDZ也分A、B、C、D四類，如DDZA、WDZB。 本公司主要生產A類或B類阻燃電纜。 | ||
系列代號 | K | 控制電纜 | |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 | |
Y | 無鹵低煙阻燃聚烯烴 | ||
YJ | 交聯聚乙烯 | ||
F | 聚全氟乙丙烯(F46)或可熔性聚四氟乙烯(PFA) | ||
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 | |
Y | 無鹵低煙阻燃聚烯烴 | ||
F | 聚全氟乙丙烯(F46)或可熔性聚四氟乙烯(PFA) | ||
屏蔽材料 | P | 銅線或鍍錫銅線編織 | |
P3 | 鋁塑復合帶 | ||
P2 | 銅帶 | ||
鎧裝材料 | 12 | 聯鎖鋼帶鎧裝聚氯乙烯類護套 | |
13 | 聯鎖鋼帶鎧裝聚乙烯類護套 | ||
22 | 繞包鋼帶鎧裝聚氯乙烯類護套 | ||
23 | 繞包鋼帶鎧裝聚乙烯類護套 | ||
32 | 纏繞鋼絲鎧裝聚氯乙烯類護套 | ||
33 | 纏繞鋼絲鎧裝聚乙烯類護套 | ||
92 | 編織鋼絲鎧裝聚氯乙烯類護套 | ||
93 | 編織鋼絲鎧裝聚乙烯類護套 | ||
52 | 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套 | ||
53 | 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套 | ||
其它 | 遇其它護套時，鎧裝表示方法同上，護套以“4”表示。如編織鋼絲鎧裝氟塑料護套表示為“94”。 | ||
耐熱等級 | 70 | ***高工作溫度70℃（可省略） | |
90 | ***高工作溫度90℃ | ||
125 | ***高工作溫度125℃ | ||
200 | ***高工作溫度200℃ | ||
260 | ***高工作溫度260℃ | ||
導體種類 | A | 單股導體 | |
B | 7股絞合導體(A、B兩種在規格后括號中表示) | ||
R | 多股絞合導體 | ||
規格 | 芯數×導體線芯標稱截面mm2 | ||
注：根據上述所列電纜型號說明,可以選擇各種組合以滿足需要。 | |||
四、使用特性
1．交流額定電壓U0/U：450/750V (其中：氟塑料絕緣耐高溫控制電纜0.2～0.35mm2 U0/U：300/500V )
2．電纜導體的長期允許工作溫度：聚氯乙烯絕緣和護套 70℃和105℃
聚乙烯絕緣和護套 70℃
交聯聚乙烯絕緣 90℃
無鹵低煙阻燃聚烯烴絕緣和護套 70℃
無鹵低煙阻燃交聯聚烯烴絕緣和護套 90℃和125℃
氟塑料絕緣和護套 200℃和260℃
3．***低環境溫度：聚氯乙烯絕緣和護套：固定敷設 -40℃，非固定敷設 -15℃；
氟塑料絕緣和護套：固定敷設 -60℃，非固定敷設 -20℃。
4．電纜的安裝敷設溫度：聚氯乙烯護套電纜不低于0℃；
氟塑料絕緣和護套不低于-25℃
5．敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍
