產品描述

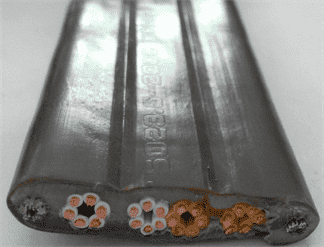

扁電纜YFFBG-24*1.5產品結構
扁電纜YFFBG-24*1.5具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，扁平軟電纜YFFBG、YFFBPG、YFFBPG-TV已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
產品型號：扁平軟電纜YFFBG、YFFBPG、YFFBPG-TV
產品規格：（2-66）芯,（0.75-95）mm2
導 體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.5 VDE0295 cl.5標準）
絕 緣：高機械性能PVC混合物（符合GB/T5023 VDE0207標準）
芯線排列：一字排列或梅花排列
加 強 芯：鍍鋅軟鋼絲或纖維芳綸紗（自由懸掛超過80米時）
線芯識別：藍、棕、灰、黑、黃；多芯：一色打數字
外 護 套：特殊PVC彈性體混合物（符合GB/T5023 VDE0282標準）
護套顏色：黑色（與RAL9005相似)
灰色（與RAL7001相似)
扁平軟電纜YFFBG、YFFBPG、YFFBPG-TV技術特性
額定電壓：300/500V 450/750V
測試電壓：2000V/5min 2500V/5min
使用溫度范圍：-20℃至+70℃（移動安裝） 彎曲半徑為：10×D
使用溫度范圍：-40℃至+70℃（固定敷設） 彎曲半徑為：8×D
阻燃特性：符合IEC332-1 標準
材料性能：抗拉、抗撕裂、耐磨、耐寒、耐油、耐彎曲
一字排列：自由使用長度不大于35米，運動速度不大于1.6米/秒
梅花排列：自由使用長度不大于80米，運動速度不大于4米/秒
特殊用途：使用長度大于80米，速度大于4米/秒時,我司技術部根據客戶要求另行設計
型 號 | 產品M稱 | 芯 數 | 標稱截面 mm2 |
YR | 丁苯J緣及護套移動型軟電纜 | 1～60 | 0.5～240 |
YRP | 丁苯J緣及護套金屬屏蔽移動型軟電纜 | 1～60 | 0.5～240 |
YRF | 丁苯J緣氯丁晴護套移動型軟電纜 | 1～60 | 0.5～240 |
YRFG | 丁苯J緣氯丁晴護套移動型鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
YVFB | 丁晴J緣丁晴護套移動扁平軟電纜 | 1～60 | 0.5～240 |
YVFBG | 丁晴J緣、護套移動扁平型鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
YVFBPG | 丁晴J緣、護套屏蔽移動扁平抗拉軟電纜 | 1～60 | 0.5～240 |
YFFB | 氯丁J緣氯丁晴護套扁平移動軟電纜 | 1～60 | 0.5～240 |
YFFBG | 氯丁J緣、護套扁平移動型鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
YFFBPG | 氯丁J緣、護套屏蔽移動扁平鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
